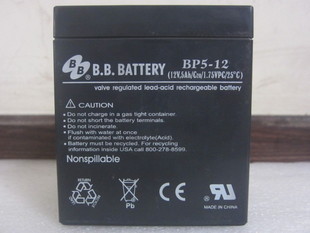

UPS电源BB蓄电池接线方式

UPS电源BB蓄电池接线方式

确定BB蓄电池开关所在的位置，确定BB蓄电池在BB蓄电池柜中的正负极方向，安装好BB蓄电池柜上的空气开关和接线端子。

一、安装顺序如下：

　　1、到现场先确定UPS、BB蓄电池柜的安装位置。

　　2、安装BB蓄电池连接线。

　　A、确定BB蓄电池开关所在的位置，确定BB蓄电池在BB蓄电池柜中的正负极方向，安装好BB蓄电池柜上的空气开关和接线端子。

　　B、开始BB蓄电池线的连接、将BB蓄电池的正极连接到空气开关上。

　　C、从下一层到上一层的BB蓄电池线要用胶布包好，防止意外碰到短路，检查螺栓的拧紧情况。

　　D、最后留出的正负极分清楚，防止接错，正极从空气开关上接至连接端子，负极直接从BB蓄电池的负极接线柱接至接线端子上。

　　E、查看BB蓄电池柜里有没有无关的东西。

　　F、从BB蓄电池柜将BB蓄电池线连接到主机之前，用万用表测量BB蓄电池的电压为103.36V，并检查正负极出线有没有接反。

　　如果有BB蓄电池盒，将BB蓄电池串起来，并根据需要连接到主机。

　　二、多节BB蓄电池接线：

　　8节BB蓄电池接线

　　16只BB蓄电池接线

　　二、upsBB蓄电池接线示例

　　1、10KW的ups建议使用6平方电线、低于10KW以下的最好使用4平方，电线需要铜芯。

　　2、安装UPS电源最主要的是连接BB蓄电池，连接BB蓄电池的要点就是正极接上负极，把每一个BB蓄电池都串联起来，然后引出两根电源线，一根正极、一根负极接上空气开关。

　　3、引出的BB蓄电池电源线可以制作成插头接入ups主机，ups主机上面可以制作其他的插口。

　　4、主机输入会有两种形式，一种形式是市电接入、一种形式是BB蓄电池接入，市电接入就是220V或者380V电源接入，火线接入L、零线接入N。

　　5、BB蓄电池接入主机是正负接入，BB蓄电池正极接入主机正极，BB蓄电池负极接入主机负极，切记不能接反。

　　6、输出端就是可以接入设备的电源，也就是最终我们需要的电源，主机会自动稳定电压，避免电压冲击导致仪器损坏。
